Prof. Dr.-Ing. Christoph Butenweg, Marko Marinković M.Sc., Thomas Kubalski M.Sc., Prof. Dr.-Ing. Ekkehard Fehling, Dipl.-Ing. Thomas Pfetzing M.Sc., Dr.-Ing. Udo Meyer

Auslegung von Stahlbetonrahmentragwerken mit Ausfachungen aus Ziegelmauerwerk (Teil 1)

»1 Ausbildung des Druckbogens durch Kontakt zwischen Rahmen und Ausfachung Photos/Fotos: authors/Autoren
»1 Ausbildung des Druckbogens durch Kontakt zwischen Rahmen und Ausfachung
Photos/Fotos: authors/Autoren

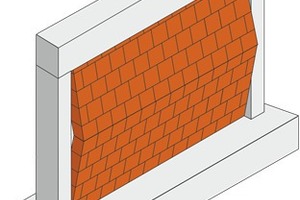

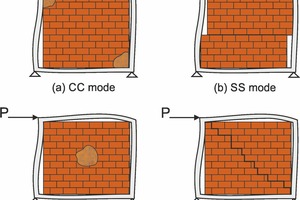

»2 Versagensarten von horizontal beanspruchtem Ausfachungsmauerwerk [1]
»2 Versagensarten von horizontal beanspruchtem Ausfachungsmauerwerk [1]

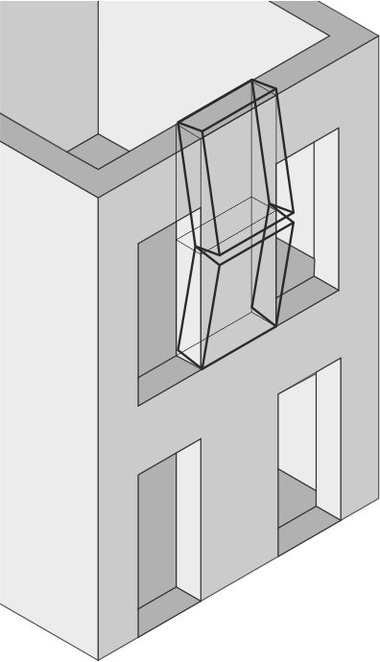

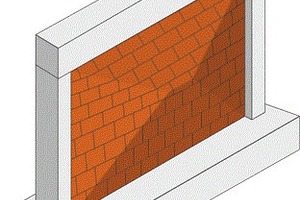

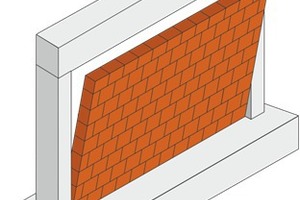

»3 Seismische Schädigung von Ausfachungswänden (in und) senkrecht zu der Ebene
»3 Seismische Schädigung von Ausfachungswänden (in und) senkrecht zu der Ebene

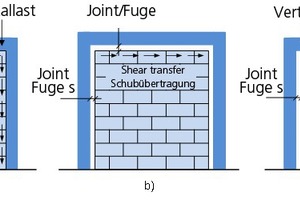

»4 Ausfachung mit Kontakt (a), Fugen mit Schubübertragung oben (b) und Kontakt oben (c) [7]
»4 Ausfachung mit Kontakt (a), Fugen mit Schubübertragung oben (b) und Kontakt oben (c) [7]

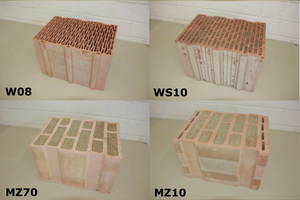

»5 Ansichten der untersuchten Hochlochziegel
»5 Ansichten der untersuchten Hochlochziegel
»6 Versuchseinrichtung zur Prüfung der Biegezugfestigkeit mit einer Bruchebene senkrecht zur Lagerfuge (fxk2)
»6 Versuchseinrichtung zur Prüfung der Biegezugfestigkeit mit einer
Bruchebene senkrecht zur Lagerfuge (fxk2)
»7 Versuchseinrichtung zur Prüfung der Biegezugfestigkeit mit einer Bruchebene parallel zur Lagerfuge (fxk1)
»7 Versuchseinrichtung zur Prüfung der Biegezugfestigkeit mit einer Bruchebene parallel zur Lagerfuge (fxk1)

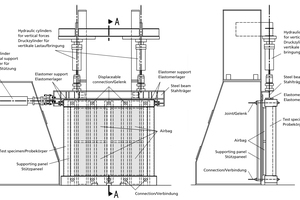

»8 Ansicht Versuchsaufbau (links) und Schnitt A-A (rechts)
»8 Ansicht Versuchsaufbau (links) und Schnitt A-A (rechts)

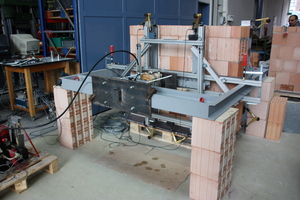

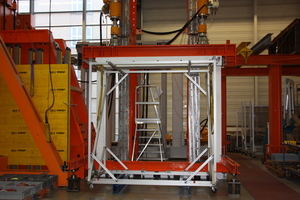

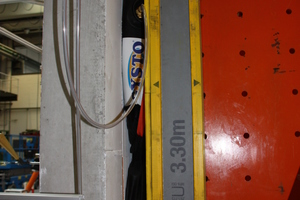

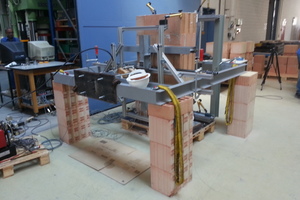

»9 Stahlbetonrahmen: Rahmen mit Hydraulikzylindern (links) und Airbags (rechts)
»9 Stahlbetonrahmen: Rahmen mit Hydraulikzylindern (links) und Airbags (rechts)

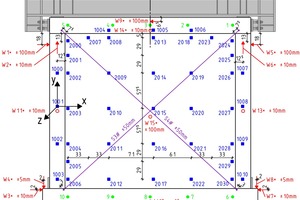

»10 Instrumentierung und Messpunkte der Ausfachungswand und des Stahlbetonrahmens
»10 Instrumentierung und Messpunkte der Ausfachungswand und des Stahlbetonrahmens

Im Rahmen des europäischen Verbundprojekts INSYSME wurden von den deutschen Partnern die Systeme IMES und INODIS zur Verbesserung des seismischen Verhaltens von ausgefachten Stahlbetonrahmen entwickelt. Ziel beider Systeme ist es, Stahlbetonrahmen und Ausfachung zu entkoppeln, anstatt die Tragfähigkeit durch aufwendige und kostspielige zusätzliche Bewehrungseinlagen zu erhöhen. Erste Ergebnisse des Systems IMES für Belastungen in und senkrecht zu der Wandebene werden vorgestellt.

1 Einleitung

Im Dezember 2016 wurde das EU-Forschungsprojekt INSYSME (Innovative Systems for Earthquake Resistant Masonry Enclosures in Reinforced Concrete Buildings) erfolgreich abgeschlosssen.

Unter der Koordination der Universität Padua beteiligten sich 16 Partner aus sechs europäischen Ländern (Deutschland, Griechenland, Italien, Portugal, Rumänien, Türkei). Weitere Informationen zu dem im 7. Rahmenprogramm der EU-Kommission geförderten Projekt stehen auf der Projektwebsite www.insysme.eu.

Projektpartner aus Deutschland waren die Arbeitsgemeinschaft Mauerziegel aus Bonn, die Universität...
