Equipceramic schließt Modernisierung der Entstapelungsanlage im Dachziegelwerk der Firma Hermanos Díaz Redondo ab

Anfang 2016 hatte die Hermanos-Díaz-Redondo-Gruppe, einer der bedeutendsten Hersteller von baukeramischen Produkten in Spanien, mit dem Anlagenbauer Equipceramic S.A. einen Vertrag zur Modernisierung ihres Dachziegelwerkes in Cobeja/Toledo geschlossen.

Ziel der Investition war eine Verbesserung der Produktqualität, um den Export von Dachziegeln in andere wettbewerbsintensive Märkte voranzutreiben. Hermanos Díaz Redondo beauftragte Equipceramic, eine auf die betrieblichen Erfordernisse angepasste und an die modernen Marktanforderungen orientierte Lösung umzusetzen.

Equipceramic konzipierte eine vollautomatisierte Lösung auf Roboterbasis zum Entfernen der Drähte von den Ausgangsstapeln, Sortieren und Neuausrichten der Dachziegel sowie dem Zusammenstellen neuer Reihen mit umreiften Dachziegelpaketen.

Die Drähte werden mithilfe einer rotierenden Plattform, die zwei Reihen von Dachziegeln um 90  ° dreht, entfernt. Eine aus vier Klemmbacken bestehende Vorrichtung greift und strafft den Draht auf der konvexen Seite der Reihe, sodass er von den vier Trennscheiben auf der gegenüberliegenden Seite durchgeschnitten werden kann. Sobald der Draht gelöst ist, wird er von den Klemmbacken zurückgezogen und in einem Behälter gesammelt.

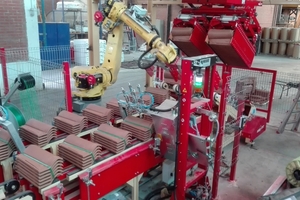

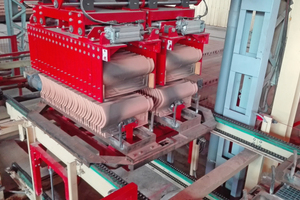

Ein auf einem Rahmen montierter Greifer, der zwei Reihen fassen kann und über einen Abstandshaltemechanismus verfügt, nimmt die beiden drahtlosen Dachziegelreihen auf. Er übergibt sie an zwei Manipulatoren. Diese bestehen jeweils aus einem Schrägförderband mit Stoppvorrichtungen und einem Roboter mit einem um 90  ° drehenden Doppelgreifer. Die Dachziegel werden durch den Greifer, der über eine Vorrichtung zum Zusammerücken der Reihen verfügt, in Vierer-, Fünfer- oder Sechsergruppen auf die Förderbänder im Bereich der Umreifungsanlage gesetzt.

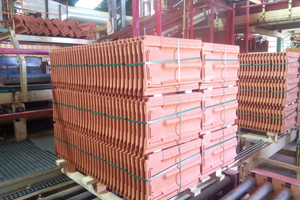

Die umreiften Dachziegelbündel werden durch eine Vierklingen-Dreheinheit nach vorn ausgerichtet. Jede dieser Einheiten zur Herstellung von Dachziegelpaketen verfügt über eine eigene Umreifungsmaschine. Außerdem wurde Platz für zwei zusätzliche Umreifungsmaschinen gelassen, die später installiert werden sollen.

Einer der wichtigsten Vorteile dieser Anlage besteht in der Möglichkeit zur Herstellung von Paketen mit einer variablen Anzahl von Dachziegeln (zwischen fünf und sieben). So können Versandpakete bedarfsgerecht gefertigt werden. Mit dieser Lösung werden der vorhandene Platz auf effizienteste Art und Weise ausgenutzt und bedeutende Einsparungen im Bereich der Transportkosten erzielt.

Die neuen Einrichtungen sind voll kompatibel mit den im Werk bereits vorhandenen Maschinen und Anlagen und wurden reibungslos in die bestehende Produktionslinie integriert. Die Anlage hat eine Produktionskapazität von 7500 Dachziegeln pro Stunde und wurde im August 2016 fertiggestellt.
